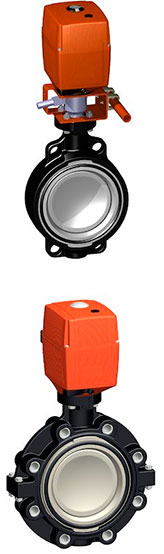

Дисковый затвор pvdf тип 145, 146, 147 с электроприводом

Производитель

Georg Fischer (+GF+)

Серия

sygef Standard (pvdf), sygef Plus (pvdf-hp)

Материал корпуса

pp-v

Материал диска

поливинилиденфторид (pvdf)

Уплотнение корпуса

fkm, ptfe

Рабочее давление

pn 10

Диаметр d (мм)

63, 75, 90, 110, 140, 160, 225, 280, 315

Внутренний диаметр DN (мм)

50, 65, 80, 100, 125, 150, 200, 250, 300

Электропривод

EA45, EA120, EA250 Georg Fischer

Методы соединения

фланцевый

Цены

Прайс на запорную арматуру pvdf

Аксессуары

модуль возврата при аварии, плата мониторинга, позиционер, плата Profibus DP.

Дисковые затворы пвдф с электроприводом Georg Fischer sygef Standard (pvdf); sygef Plus (pvdf-hp) представлены с уплотнением fkm или ptfe в диаметрах d63 мм, 75 мм, 90 мм, 110 мм, 140 мм, 160 мм, 225 мм, 280 мм, 315 мм и с DN (мм) :50, 65, 80, 100, 125, 150, 200, 250 , 300.

Особенности данных дисковых затворов с электроприводом в том, что корпус данных затворов сделан из pp-v, а сам диск из pvdf с уплотнением диска ptfe или fkm. Данная особенность позволяет удешевить стоимость и унифицировать дисковый затвор.

Дисковый затвор pvdf GF тип 145 с электроприводом есть в диаметрах: d63 мм DN50, d75 мм DN65, d90 мм DN80, d110 мм DN100, d140 мм DN110, d160 мм DN150, d225 мм DN200, d280 мм DN250, d315 мм DN300 и состоит из дискового затвора пвдф Georg Fischer тип 567 и электропривода тип EA120 или тип EA250 с напряжением 230 В переменного тока счастотой 50-60 Гц. Дисковый затвор pvdf GF тип 145 имеет уплотнение ptfe или fkm/fpm. Размеры для присоединения дискового затвора pvdf тип 145: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, ANSI/ASME D 16.5 Class 150, BS 1560: 1989, BS 4504, JIS B 2220.

Дисковый затвор pvdf GF тип 146 с электроприводом есть в диаметрах: d63 мм DN50, d75 мм DN65, d90 мм DN80, d110 мм DN100, d140 мм DN110, d160 мм DN150, d225 мм DN200, d280 мм DN250, d315 мм DN300. Он состоит из дискового затвора пвдф Georg Fischer тип 587 и электропривода тип EA-45, EA-120 или EA-250 с напряжением 230 В переменного тока счастотой 50-60 Гц. Дисковый затвор pvdf GF тип 146 имеет уплотнение FKM или ptfe. Размеры для присоединения дискового затвора пвдф тип 146: ISO 7005 PN10, EN 1092 PN10, DIN 2501 PN10

Дисковый затвор с электроприводом pvdf GF тип 147 аналогичен типу 146, отличия только в стандартах присоединения, у него размеры для присоединения: ANSI/ASME В 16.5 класс 150.

Дополнительные принадлежности к дисковому затвору pvdf с электроприводом sygef Standard (pvdf); sygef Plus (pvdf-hp) это: модуль возврата при аварии, плата мониторинга, позиционер, плата Profibus DP.
